СВЛ и СВЛМ

Компания "Основа" наладила производство винтовых свай для опор подстанций, высоковольтных линий электропередач, линий связи, трубопроводов и других сооружений.

Применение винтовых свай

1. Нефтегазовая сфера

- опоры трубопроводов

- опоры фундаментов для станков нефтедобычи

- быстровозводимые блочно-модульные конструкции

- обустройство месторождений на Севере

- фундаменты резервуаров нефтехранилищ

2. Объекты РЖД

- опоры контактной сети

- опоры и мачты освещения

- опоры радиосвязи

- фундаменты платформ

- фундаменты надземных пешеходных переходов

- блочно-модульные здания и быстровозводимые сооружения

3. Энергетические объекты

- фундаменты под опоры ЛЭП

- опоры для оборудованных подстанций

- фундаменты для кабельных эстакад

- опоры освещения

- опоры контактных сетей электротранспорта

4. Фундаменты для быстровозводимых зданий, сооружений, складов, промышленных объектов





Винтовые сваи производятся по ТУ "Сваи винтовые стальные" 5260-003-90387706-2012.

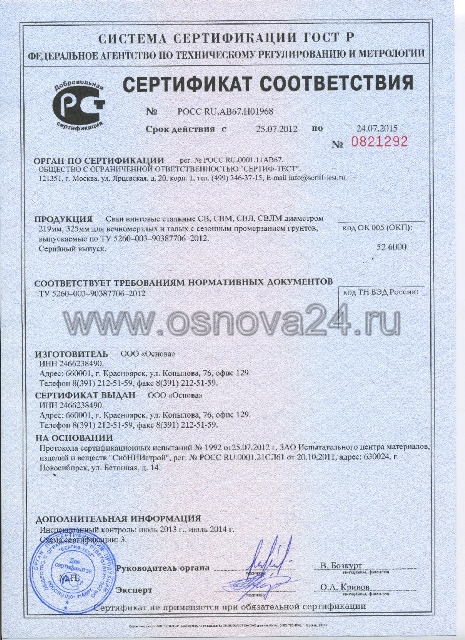

Сертификат соответствия РОСС RU.AB67.H01968 №0821292



Сваи подразделяются:

1. СВЛ - сваи для строительства сооружений в талых и с сезонным промерзанием грунтах. Диаметр ствола от 108мм до 325мм, диаметр лопасти от 300мм до 850мм, сталь Ст2 - 09г2с.



Диаметр ствола, d, мм.	Диаметр лопасти, D, мм.	Длина сваи, L, мм.	Масс сваи, кг.*	Обозначение сваи
168	500±9	4000±25 5000±25 6000±25 7000±25 8000±25 9000±25 10000±25 11000±25	219 265 311 357 403 449 495 541	СВЛ-154 СВЛ-155 СВЛ-156 СВЛ-157 СВЛ-158 СВЛ-159 СВЛ-1510 СВЛ-1511
219	500±9	4000±25 5000±25 6000±25 7000±25 8000±25 9000±25 10000±25 11000±25	235 286 337 388 439 490 541 592	СВЛ-254 СВЛ-255 СВЛ-256 СВЛ-257 СВЛ-258 СВЛ-259 СВЛ-2510 СВЛ-2511
	850±9	4000±25 5000±25 6000±25 7000±25 8000±25 9000±25 10000±25 11000±25	304 355 406 457 508 559 610 661	СВЛ-284 СВЛ-285 СВЛ-286 СВЛ-287 СВЛ-288 СВЛ-289 СВЛ-2810 СВЛ-2811
325	850±9	4000±25 5000±25 6000±25 7000±25 8000±25 9000±25 10000±25 11000±25	401 478 555 632 709 768 863 940	СВЛ-384 СВЛ-385 СВЛ-386 СВЛ-387 СВЛ-388 СВЛ-389 СВЛ-3810 СВЛ-3811

2. СВЛМ - для строительства в вечно-мерзлых и каменистых грунтах. Диаметр ствола от 108мм до 325мм, диаметр лопасти от 300мм до 850мм, сталь Ст2 - 09г2с.



Диаметр ствола, d, мм.	Диаметр лопасти, D, мм.	Длина сваи, L, мм.	Масс сваи, кг.*	Обозначение сваи
219	300±8	4000±25 5000±25 6000±25 7000±25 8000±25 9000±25 10000±25 11000±25	232 283 334 386 437 488 540 591	СВЛМ-234 СВЛМ-235 СВЛМ-236 СВЛМ-237 СВЛМ-238 СВЛМ-239 СВЛМ-2310 СВЛМ-2311
325	400±8	4000±25 5000±25 6000±25 7000±25 8000±25 9000±25 10000±25 11000±25	350 427 504 582 659 736 814 891	СВЛМ-344 СВЛМ-345 СВЛМ-346 СВЛМ-347 СВЛМ-348 СВЛМ-349 СВЛМ-3410 СВЛМ-3411
	408±8	4000±25 5000±25 6000±25 7000±25 8000±25 9000±25 10000±25 11000±25	351 428 505 583 660 737 815 892	СВЛМ-34.14 СВЛМ-34.15 СВЛМ-34.16 СВЛМ-34.17 СВЛМ-34.18 СВЛМ-34.19 СВЛМ-34.110 СВЛМ-34.111
	480±8	4000±25 5000±25 6000±25 7000±25 8000±25 9000±25 10000±25 11000±25	364 442 519 592 670 747 824 902	СВЛМ-34.84 СВЛМ-34.85 СВЛМ-34.86 СВЛМ-34.87 СВЛМ-34.88 СВЛМ-34.89 СВЛМ-34.810 СВЛМ-34.811

Стоимость винтовых свай по запросу.

Осуществляем монтаж винтовых свай буровой машиной УБМ-85 на базе Урал-4320. Стоимость по запросу.
